En estas gráficas podemos observar las temperaturas ideales de trabajo con soldadores y desoldadores para no dañar los componentes electrónicos de una placa base.
SOLDADOR ESTANDAR
Usando el soldador tracicional, se pueden observar las temperaturas incorrectas a las que pueden ser dañados los componentes electrónicos

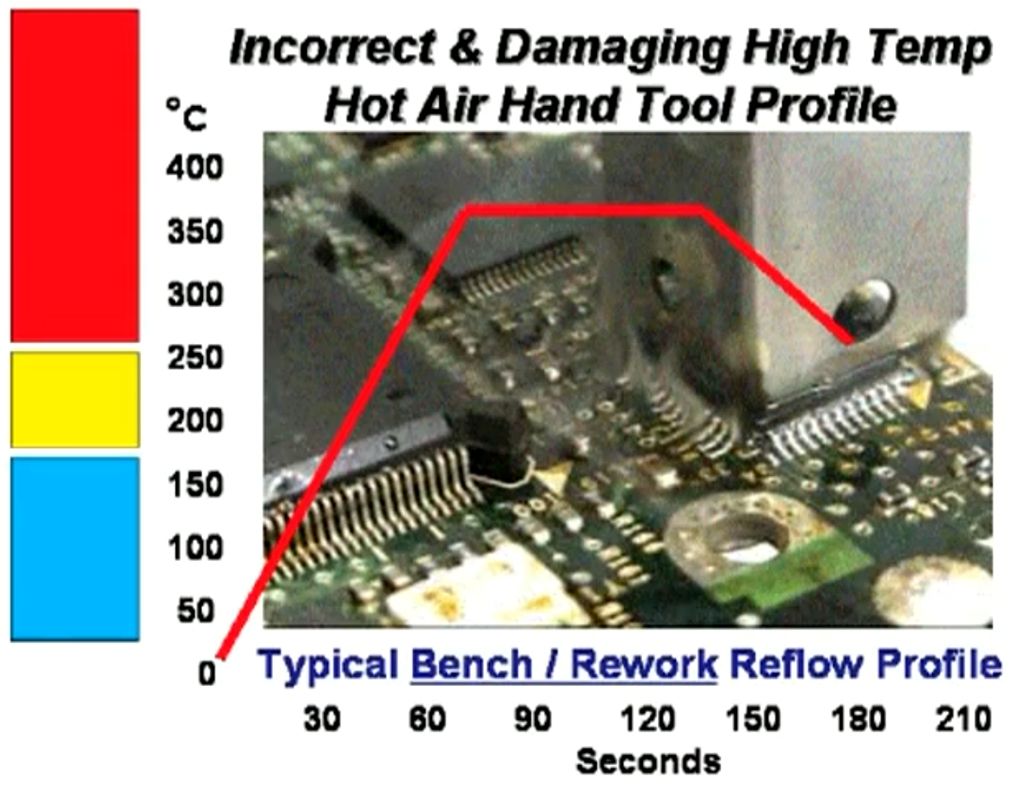

SOLDADOR / DESOLDADOR AIRE CALIENTE
Usando un soldador de aire caliente, se pueden observar las temperaturas incorrectas a las que pueden ser dañados los componentes electrónicos
EL PRE-CALENTAMIENTO
Se recomienda realizar un pre-calentamiento de la zona a soldar por tres razones fundamentales:
- Activa el FLUX
- Facilita la menor temperatura del Fujo de aire
- Acorta el tiempo de permanencia del Flujo de aire
Los beneficios del pre-calentamiento son:
- Evita choques térmicos a los chips
- Ayuda a las placas base de múltiples capas
- Ayuda a prevenir el levantamiento de pistas
- Ayuda a prevenir la deformación de las placas
- Ayuda a prevenir la delaminación de las placas
- Ayuda a prevenir la decoloración de las placas
- Facilita las soldaduras de calidad
